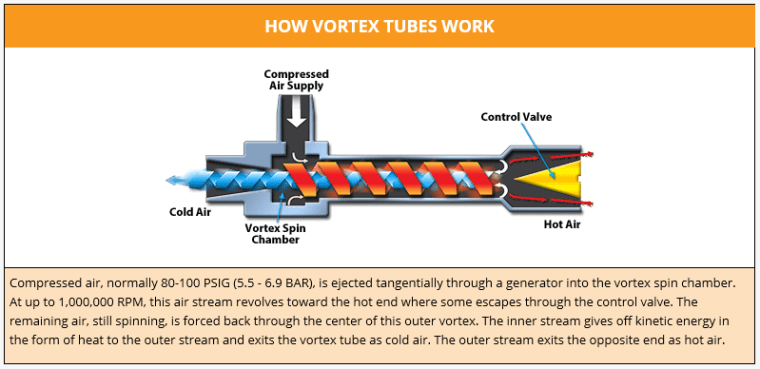

渦流管很有趣。我們可以只用壓縮空氣和渦流管來獲得這種極端寒冷或炎熱的空氣。我們可以通過轉動螺釘非常輕松地調整溫度。在我們深入研究如何為您的應用調整和獲得合適的溫度之前,讓我分享一下VortexTube的工作原理圖:
渦流管原理的獨特物理現象可立即產生冷空氣,并根據需要長時間或短時間產生冷空氣。
現在我們已經看到了它是如何工作的,我們需要定義如何使它適用于您的特定應用程序!首先,我們需要設置冷分數...設置“冷分數”完全取決于您需要空氣的冷或熱。當我們談論這個冷部分時,我們談論的是從渦流管的冷側出來的冷空氣量,這也會影響冷空氣的溫度。換句話說,60%的冷部分等于從渦流管冷側出來的輸入壓縮空氣的60%。
例如,如果您向我們的中型渦流管提供80psi,您將產生10到40SCFM(取決于發電機的尺寸)。在本例中,假設您正在使用我們的3230渦流管,生成30SCFM。在80%的冷分數下,24SCFM(30的80%)將從渦流管的冷端流出。它將在比提供的壓縮空氣溫度低50°F的溫度動。是的,這是正確的,假設您的進氣溫度為72°F,您將從渦旋管的冷端流出24SCFM的22°F空氣。但是其他6個SCFM呢?好吧,這將以高達252°F的熱端流出。我們必須考慮到渦流管的兩端。您可以在下面看到性能表。

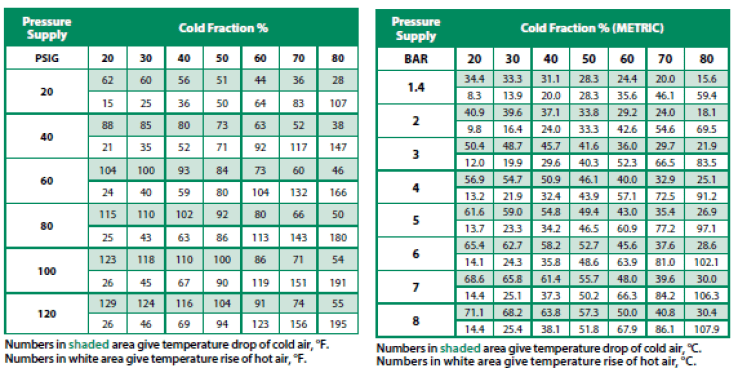

EXAIR渦流管性能圖表
讓我們再看一個同樣VortexTube3230的例子。讓我們假設我們需要加熱一些東西。假設您的壓縮空氣為72°F,并且我們希望將某些東西加熱到115°F,則需要在壓縮空氣的溫度上增加43°F。我們可以在圖表中看到,通過在渦流管上提供80psig的壓縮空氣和30%的冷分數,我們可以將43°添加到空氣溫度中。我們知道,冷端將給我們9個SCFM(占總30個SCFM的30%),它將在-110°F或-38°F動。但是我們將在熱端達到115°F的期望溫度,但這只會在21SCFM時。如果我們仍然需要更高的SCFM,我們可能需要更換發生器(如下所述)或一起增加到更大的渦流管。
從上面的性能表中可以看出,有許多方法可以達到所需的溫度,無論是熱還是冷。
調整渦流管

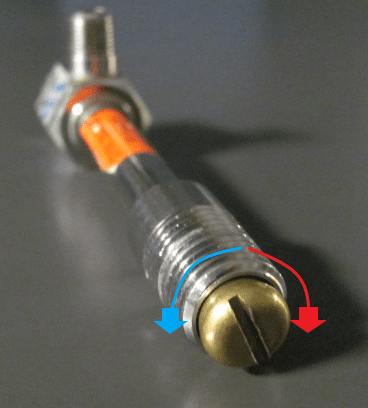

接下來的問題是我們如何調整冷部分。首先,讓我們注意,除非另有說明,否則這些總是設置在80%或接近80%的冷分數。如左圖所示,可以轉動開槽閥以調節冷分數。出于精度目的,始終建議使用溫度計將其設置在需要的地方(將溫度計插入冷空氣流中)。作為指導,您應該輕輕地旋轉閥門,并退后1/8,1/4或1/2圈(分別用于小尺寸,中尺寸和大尺寸),以在冷餾分秤上下降約20%。

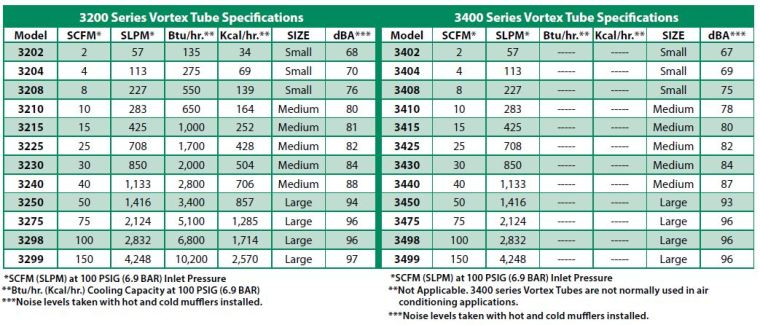

我們提供3種尺寸的渦流管,小型、中型和大型。每種尺寸提供3-5種不同的可互換尺寸發生器,總共提供12種庫存渦流管。發生器的大小將決定BTU/小時以及生成的SCFM。有關更多詳細信息,請參閱下表:
關于渦流管還有其他一些關鍵細節需要了解。他們不喜歡背壓??梢韵胂螅惯@些工作的魔力是旋轉內部的發生器。如果由于背壓而減慢速度,那么,它將阻礙整個渦流管的結果。許多人的壓縮空氣系統上都有空氣冷卻器或加熱器,請記住,渦流管產生的溫度±壓縮空氣的溫度,因此了解壓縮空氣的溫度非常重要。
渦流管聲音會非常響亮。我們幾乎總是與冷消聲器、熱消聲器一起出售這些。為了使它們中的大多數保持在OSHA聲音標準之下,您將需要消聲器。然后,與EXAIR的所有產品一樣,建議在使用點使用帶有儀表的壓力調節器。使用渦流管,如果您正在尋找準確的溫度,這是必不可少的。
