一家來自中東的公司與我聯系,詢問如何冷卻放置在外殼內的氣體采樣設備。中東以石油和天然氣以及炎熱的環境溫度而聞名。該采樣系統被一家石油公司用于測量氣體樣品的成分。這種類型的設備有一個制冷系統,可以將樣品保持在預定溫度。由于環境條件非常高,他們注意到校準氣體的讀數不正確。他們想要使用外殼來保護儀器免受環境影響,并使用 Vortex 技術來冷卻氣體采樣儀器的周圍環境以幫助其正常工作。
與任何 A/C 裝置一樣,較高的環境溫度會降低制冷系統的冷卻能力??蛻籼峁┝怂麄冃枰囊恍┘毠?jié)。他們希望將內部溫度設為至高 35 o C (95 o F),這樣才能獲得正確的讀數。外殼尺寸為 2000 mm X 1200 mm X 1000 mm(79” X 47” X 39”),由 316SS 制成,內部帶有絕緣材料。該區域被歸類為 1 類 – Div2,這意味著可能存在爆炸性氣體。采樣機內部產生大約 170 瓦(580 BTU/小時)的熱量。至高環境溫度為 50 oC,用于機柜冷卻器的儀表級空氣壓力僅為 6 bar (87 PSIG)。有了所有這些信息,我需要考慮很多才能確定正確的冷卻能力。

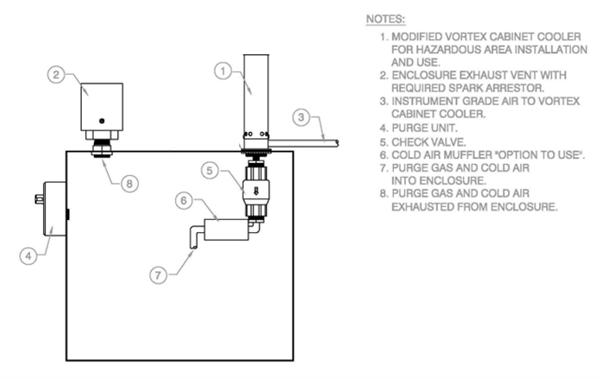

我需要決定的頭一件事是他們是否在危險面板上有一個凈化系統。他們發送了面板的圖表設置,如下所示。他們確實有一個 Z-purge 系統作為圖中#4 的參考。(這是 Div2 區域的正確吹掃系統類型)。他們還在冷空氣側展示了一個止回閥,以減少進入的潛在風險。通過 EXAIR HazLoc 機柜冷卻器的設計,我們使用提升閥來防止任何危險的液體或氣體進入。因此,他們可以從他們的項目列表中刪除它,從而節省了他們的錢。
在計算總熱負荷時,我推薦型號HZ4840SS-316-240。當他們將 EXAIR 系統安裝到他們的外殼時;他們對緊湊的尺寸和易于安裝感到非常滿意。現在,當樣品瓶進入測試時,他們能夠?qū)⑵溥B接到氣體采樣器并允許 Z-Purge 系統對外殼進行抽真空。凈化系統循環后,機柜冷卻器的電磁閥以及氣體采樣系統開始運行。借助HazLoc 機柜冷卻器的即時冷卻,氣體采樣設備能夠準確、一致地找到氣體成分。
EXAIR HazLoc 機柜冷卻器系統旨在使您的電氣面板在危險區域(如上述 I 類 – Div 2)內保持涼爽。該認證符合 UL 分類,適用于 I 類、II 類和 III 類區域,同時具有 Div1 和 Div2。因電氣組件過熱或氣體樣品分析的錯誤測量而導致系統關閉的代價高昂且存在潛在危險。
