電氣柜冷卻的熱負荷計算基礎

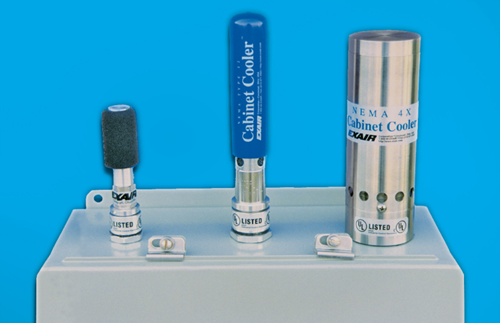

您的電氣柜是否過熱并導致昂貴的停機？隨著春季和夏季的臨近，您的機柜去年是否存在季節性過熱問題？您的電氣柜AC單元是否發生故障并發生故障？然后可能是時候考慮使用EXAIR機柜冷卻器系統了。這些系統是壓縮空氣動力冷卻單元，旨在在炎熱的環境中使機柜保持涼爽。主要優點包括：無運動部件磨損； UL認證可保持機柜的NEMA完整性（也符合CE）；安裝簡便，快速，可根據需要可靠地打開和關閉（完美解決了季節性過熱的問題）。

然后只是一個問題；您如何選擇適合您的應用的機柜冷卻器？現在是時候關閉您值得信賴的計算器并計算一些數字了。請記住，以下計算使用進氣壓力為100 psig（6.9 bar），壓縮空氣溫度為70F（22C）和所需內部溫度為95F（35C）的基線。這些值的變化將改變結果，但是請放心，在更改這些基準后，機柜冷卻器系統通?？梢哉＿\行。

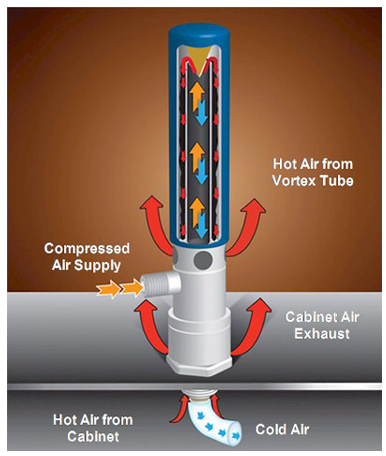

EXAIR機柜冷卻器系統如何工作

在我們深入研究數學之前，請記住，您可以將以下參數提交給EXAIR，我們將為您進行數學計算。您可以使用我們的在線《機柜冷卻器尺寸指南》，并在24小時內收到建議。

我們要在兩個區域中查找環境中正在產生的熱量。這將是內部熱量和外部熱量。先計算暴露在空氣中的平方英尺，而忽略頂部。這只是一個簡單的表面計算，忽略了一側。

（高度x寬度x 2）+（高度x深度x 2）+（深度x寬度）=暴露的表面積

接下來，確定較大環境溫度（較大外部溫度）與所需內部溫度之間的較大溫差。在大多數情況下，可以實現電子設備較佳運行的工業標準，該標準為95F（35C）。

較大外部溫度–期望的較大內部溫度=外部溫度的增量T

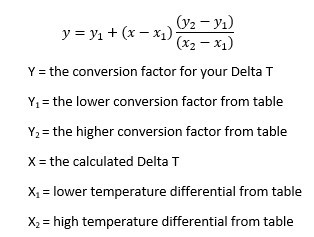

既然我們知道了外部可以得到的熱量與較高溫度之間的區別，我們希望內部得到的熱量，我們可以查看下面的溫度轉換表，該表也已在EXAIR的機柜冷卻器系統目錄部分為您提供。如果您的溫度差落在表格上的兩個值之間，只需將這些值插入到插值公式中即可。



獲得Btu / hr / ft2的轉換因子后，將“暴露的表面積”乘以轉換因子即可得出至大外部溫度下產生的熱量。保留此值，以備以后使用。

暴露的表面積x轉換因子=外部熱負荷

現在，我們將研究內部組件產生的熱量。如果您已經知道內部組件損失的全部瓦數，則只需將總和乘以轉換系數即可得到所產生的熱量。該轉換因子將為3.41，它將瓦特轉換為Btu /小時。如果您不知道損失的瓦數，只需使用當前的外部溫度和當前的內部溫度來查找。計算內部熱負荷的過程與使用不同數字計算外部熱負荷的過程相同。不要忘記，如果您的Delta T值不落在溫度轉換圖表上，請使用簡單的插值法。

當前內部溫度–當前外部溫度=

暴露的內部溫度表面積的Delta T x轉換因子=內部熱負荷

確定了內部熱負荷和外部熱負荷后，只需將它們加在一起即可得出總熱負荷。在這一點上，如果存在風扇或存在太陽能負載，則還要添加這些冷卻和加熱值。現在，在總熱負荷下，將值與NEMA額定值和所需套件中的壁櫥冷卻能力相匹配。如果外部溫度在125F到200F之間，您將看到我們的高溫型號，其型號開頭是“ HT”。
