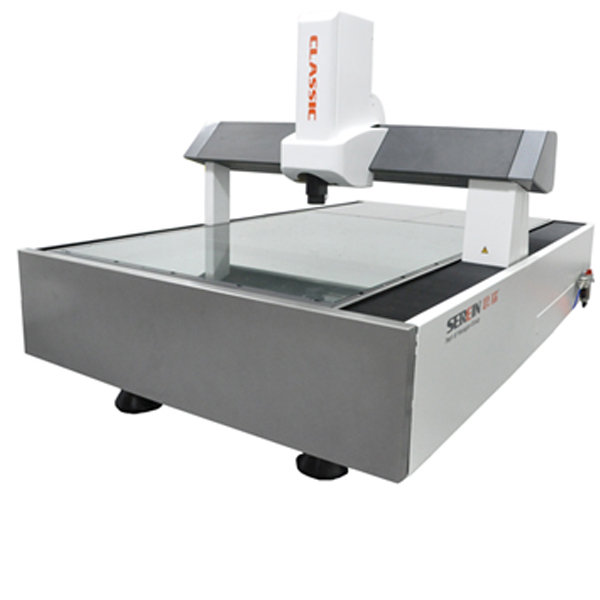

SVM DCC系列大行程影像測量儀

所屬分類：思瑞影像測量機
點擊次數：
發布日期：2023/10/25
在線詢價

詳細介紹

產品介紹：
SVM大行程系列是思瑞引進海克斯康先進的自動影像技術，推出的高速、高精度，功能強大的專業級自動影像測量儀，可實現各種復雜，精密零件的輪廓、表面尺寸、角度與位置等精準測量，是對測量效率十分挑剔的客戶的較佳選擇，搭配的?？怂箍迪盗凶詣?dòng)軟件，可實現全自動編程，基于CAD數模的測量，是一款國內超高端應用的全自動影像儀器。

主要特征：
? zhuanli的三角橫梁技術，保證機器較佳的剛性質量比，精度更穩定；
? 德國HEIDENHAIN工業級四軸CNC控制系統，全伺服閉環控制，全自動測量功能；
? 激光干涉儀校準，空間面補償，保證機器全方位測量的高精度；
? 移動橋式結構，高精度花崗石底座，保證機器的長期穩定性；
? 進口高精度開放式光柵系統，分辨率0.4μm；zhuanli的預載荷空氣軸承，全氣浮導軌技術的應用，同時采用研磨級絲杠傳動，高速，無間隙，靈敏可靠，定位準確，運動精度高；
? 照明系統：在面對某些特殊被測量物時，可利用不同的光線效果以凸顯被測物的特性以更精準的抓取尺寸并達到高重復精度的上光源精準測量功能；
? 高分辨率彩色CCD，高清晰度影像效果，高品質的畫面；
? 美國NAVITAR全自動高精度自動變倍鏡頭；
? 搖桿操控全CNC功能：自動對焦，自動量測，自動尋邊，自動燈光調整，自動倍率切換，保證測量高效率；
? 采用業界標桿軟件PC-DMIS VISION ，核心算法經過國際權威機構PTB認證。

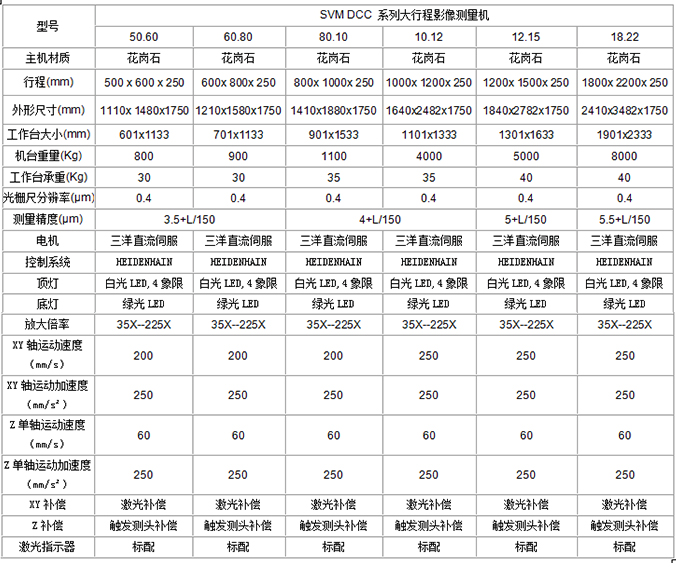

規格型號及技術指標：
? 控制方式：CNC
? 光學系統：高精度進口自動變倍鏡頭，放大倍率35X-225X
? 攝像機：高分辨率工業級彩色CCD攝像機
? 光源：輪廓光LED冷光源，亮度連續可調

表面光LED冷光源，亮度連續可調
? 選配功能：CAD模塊/同軸光/測頭/激光
? 工作距離：90mm
? 電源：220V±10%，50Hz(用電設備要求接地可靠：接地電阻小于4歐姆)
? 工作環境：20℃±2℃，溫度變化＜2℃/hr，濕度45%～75%，震動＜0.002g，低于15Hz
