牛津儀器德國工廠生產的移動式直讀光譜儀,適用于車間現場進行金屬的精確分析、快速的材料牌號識別與分類;手持激發槍式設計,方便材料檢測,減少前處理工作;配備UV紫外槍,使得真空紫外區元素C,P,S,B,Sn等的分析成為可能;
可分析Fe、Cu、Al、Mg、Ni、Ti、Zn、Co等基體;
可分析元素包括:C、Si、Mn、S、P、Cr、Ni、Mo、V 、Ti、Fe、Cu、Al、Mg、Zn、Co 、B等金屬材料中的所有合金元素以及非金屬元素;
技術參數

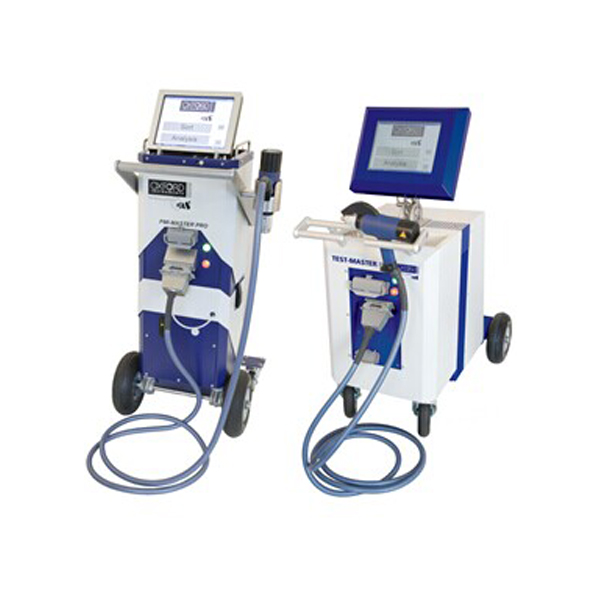

TEST-MASSTER PRO移動式火花直讀光譜儀
一、操作特點:
1、中文操作界面, 工業觸摸屏操作, 克服現場鼠標及鍵盤操作不便的約束,大尺寸規格顯示清晰、直觀,可以遠距離觀察。堅固的鋼制外殼,有固定氣瓶的裝置,適用于車間現場檢測:
2、自動完成波譜漂移校正,不需借助標樣,無需人為干預提高檢測效率和精度;全譜技術自動描跡調整光路,激發樣品時,儀器自動識別每塊CCD上的特定譜線,與原存儲線進行對比,確定漂移位置,找出分析線當前的像素位置進行測定。消除因溫度氣壓變化而產生的光譜漂移;而傳統使用光電倍增管技術的光譜必須進行手動進精細調節,技術要求很高。
3、可提供在線自動化測量,允許24小時不間斷工作需要,皮實耐用。
二、操作步驟:
1、進入分析界面
雙擊桌面WASLab圖標,進入光譜軟件OXFORD界面。
2、進入測試頁面
點擊“成份分析”,選擇基體元素及分析程序。
點擊“OK”進入測試頁面。
3、設置報告格式
從菜單中單擊“改變”,在彈出對話窗中點擊“參考文件”,設置激發一次后預燃燒及測量次數,在“報告文件”選項中,可設置報告打印格式。
點擊“新樣品”填寫報告數據。
4、檢測試塊
將試塊打磨好,手持激發搶對準被檢測的樣品后扣動扳機;
測量數據自動出現在觸摸屏上。注意:至少需測量3組數據,在做數據篩選時,基體元素的RSD數值應<3,六大元素應<10。檢測數據篩選完成。
5、牌號查詢
點擊“模式”進入 “牌號查詢”。在牌號設定中選擇基體元素,在牌號選項中勾選自動牌號查詢。查詢結果會在頁面綠顏色區顯示。
6、重新校準
查詢牌號結果與試塊不符,則需對分析曲線重新校準。按照提示進行檢測。如無需檢測可跳過檢測下一標樣。
7、曲線重新校準后,重新查詢牌號得出結果。
8、打印分析儀檢測報告。
移動式光譜儀技術配置
TEST-MASSTER PRO移動式光譜儀包括以下部分:
The SPECTROTEST consists of the following components:
- 光學系統Optical system
- 激發槍Pistol
- 光譜儀控制及數據處理系統Spectrometer control and data system
- 顯示器Color monitor
- 觸摸屏Touch Screen
---------------------------------------------------------------------
各部分技術說明DESCRIPTION OF THE COMPONENTS
---------------------------------------------------------------------
光學系統Optics
--帕邢-龍格結構Paschen-Runge mount
--溫度穩定結構Temperature insensitive triangular construction
--多塊高分辨率CCD檢測器High resolution CCD muti-detectors
激發光源
Excitation Source
火花光源Spark
--火花激發 至高400V/300Hz/6μF Spark excitation highest 400V/300Hz/6μF
--OXFORD獨特的噴射電極技術spray electrode technic
--HPC高性能光纖 HPC high performance optic fine
帶有小光學系統的激發槍(火花光源)(選件)UV –PRO*
--氬氣沖洗的小光學系統用于分析(C)、P、S、Sn、和B以及其他元素
Argon-flushed UV system for determination of(C),P,S,Sn,,B and additional elements
讀出系統Readout System
--移動CPU Mobile CPU
--Windows7軟件
--并行接口Parallel port
--網絡接口Network Port
--VGA 接口VGA port
--4個USB接口4USB ports
--內置高分辨率12.1”TFT顯示器Intergrated,high-resolution TFT Display 12.1”
--觸摸屏操作
軟件Software
WASLab 軟件
--打印和分類檢測數據,存儲數據以備以后調用
Printing and storing of measurement values and protocols for later processing
--調節打印和顯示字號Adjustable font size for monitor and printer
--回歸分析程序Regression program
--標準化程序(Intelligent Calibration Logic)
化學分析Chemical analysis
--合金鑒別Alloy identification
--合金確認Alloy verification
--自動程序識別APF (Automatic Program Finder)
--類型校準Type recalibration
材料分選:合格/不合格Pass/Fail Sorting
--合格/不合格顯示Pass/Fail display
--可選顯示牌號鑒別和成分分析
Optionally with alloy identification and display of analysis
尺寸規格和重量Dimensions and Weight
--Depth長:980cm
--Width寬:630cm
--High高:910cm
--重量Weight:70kg
電源要求Electrical Requirements
--100-250 V, 50/60 Hz.
--電池供電24V Battery operation 24V11.
氬氣要求:
純氬氣, purity 5.0; 氬氣減壓閥regulator(5.0純度氬氣專配);
氣壓5-6bar,
塑料軟管傳輸
電源:電壓220V,頻率50Hz,主機安全運行電壓為24V;
PMI-MASSTER PRO移動式火花直讀光譜儀
一、操作特點:
1、中文操作界面, 工業觸摸屏操作, 克服現場鼠標及鍵盤操作不便的約束,大尺寸規格顯示清晰、直觀,可以遠距離觀察。堅固的鋼制外殼,有固定氣瓶的裝置,適用于車間現場檢測:
2、自動完成波譜漂移校正,不需借助標樣,無需人為干預提高檢測效率和精度;全譜技術自動描跡調整光路,激發樣品時,儀器自動識別每塊CCD上的特定譜線,與原存儲線進行對比,確定漂移位置,找出分析線當前的像素位置進行測定。消除因溫度氣壓變化而產生的光譜漂移;而傳統使用光電倍增管技術的光譜必須進行手動進精細調節,技術要求很高。
3、 配備電池,可提供8小時檢測工作;
二、操作步驟:
1、進入分析界面
雙擊桌面WASLab圖標,進入光譜軟件OXFORD界面。
2、進入測試頁面
點擊“成份分析”,選擇基體元素及分析程序。
點擊“OK”進入測試頁面。
3、設置報告格式
從菜單中單擊“改變”,在彈出對話窗中點擊“參考文件”,設置激發一次后預燃燒及測量次數,在“報告文件”選項中,可設置報 告打印格式。
點擊“新樣品”填寫報告數據。
4、檢測試塊
將試塊打磨好,手持激發搶對準被檢測的樣品后扣動扳機;
測量數據自動出現在觸摸屏上。注意:至少需測量3組數據,在做數據篩選時,基體元素的RSD數值應<3,六大元素應<10。檢測數據篩選完成。
5、牌號查詢
點擊“模式”進入 “牌號查詢”。在牌號設定中選擇基體元素,在牌號選項中勾選自動牌號查詢。查詢結果會在頁面綠顏色區顯示。
6、重新校準
查詢牌號結果與試塊不符,則需對分析曲線重新校準。按照提示進行檢測。如無需檢測可跳過檢測下一標樣。
7、曲線重新校準后,重新查詢牌號得出結果。
8、打印分析儀檢測報告。
移動式火花直讀光譜儀技術配置
PMI-MASSTER PRO移動式光譜儀
光學系統
--帕邢-龍格結構
--溫度穩定結構
--多塊高分辨率CCD檢測器
激發光源
火花光源
--OXFORD獨特的噴射電極技術
--HPC高性能光纖
帶有小光學系統的激發槍(火花光源)UV –PRO*
--氬氣沖洗的小光學系統用于分析(C)、P、S、Sn、和B以及其他元素
讀出系統
--移動CPU
--Windows 7 軟件
--并行接口
--網絡接口
--VGA 接口
--4個USB接口
--內置高分辨率12.1”TFT顯示器
--觸摸屏操作
軟件
WASLab 軟件
--打印和分類檢測數據,存儲數據以備以后調用
--調節打印和顯示字號
--回歸分析程序
--標準化程序
化學分析
--合金鑒別
--合金確認
--自動程序識別
--類型校準
材料分選:合格/不合格
--合格/不合格顯示
--可選顯示牌號鑒別和成分分析
移動小車
--儀器固定裝置
--氬氣瓶固定裝置
--小車剎車鎖緊裝置
--工具箱
--電池
尺寸規格和重量
--深度:320mm
--寬:360mm
--高:500mm
--重量:17kg
氬氣要求:
純氬氣, 5.0; 氬氣減壓閥(5.0純度氬氣專配);
氣壓5-6bar,
塑料軟管傳輸
電源:電壓220V,頻率50Hz,主機安全運行電壓為24V;
