一、微量潤滑系統

1. 什么是微量潤滑系統
微量潤滑也叫做至小量潤滑，英文為Minimal Quantity Lubrication（MQL)，是一種金屬加工的潤滑方式，即半干式切削，指將壓縮氣體(空氣、氮?dú)?、二氧化碳?與極微量的潤滑油混合汽化后，形成微米級的液滴，噴射到加工區進行有效潤滑的一種切削加工方法。切削液的用量一般僅為0.02～0.2.5L/h(傳統濕法切削的用量為20～100L/min)，可有效減小刀具與工件、刀具與切屑之間的摩擦，防止粘結，延長刀具壽命，提高加工表面質量，改善加工環境。

2.微量潤滑系統工作原理
壓縮空氣從接氣口進入氣壓閥，隨后通過24V電磁閥流入氣體分流閥終將流到噴頭，在噴頭內部形成負壓，抽動油液進入油管（液體粘度不能高于100 mm2/s 20℃和50 mm2/s 40℃），經過24V電磁閥流入液體分流閥終將流入噴頭，在噴頭內部氣液相遇混合霧噴射出微米級液珠，均勻的噴射到加工區域，在刀具和零件表面形成一層霧珠膜，很好的潤滑了刀具與工件，減少了摩擦，同時溥霧也快速蒸發帶走熱量，起到冷卻做用。

二、德國HPM微量潤滑系統方案

根據現場提供的生產線圖片與數據，可以推算出該典型客戶目前的潤滑方式不能充分潤滑不銹鋼板金，沒有被潤滑到的位置會對沖頭造成積累性的損傷，時間久了，廢品率也會逐漸提升。同時，沖剪油也沒有得到充分利用。

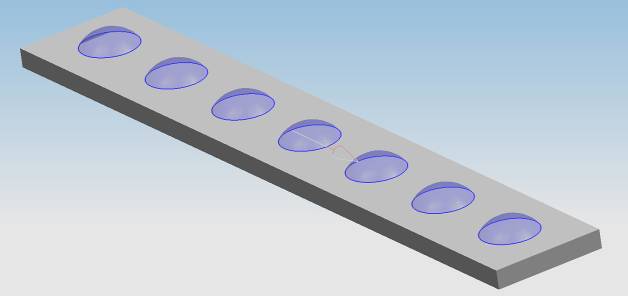

滴油系統下沖剪油在板料上的分布概念圖

根據現場沖床頻率150—400SPM可知沖頭每秒沖壓次數在2.5—7次之間；沖床每月開機396小時，耗油量為18L，那么單機耗油量約為0.045L/h，自由落體下每滴液體的體積一般是1/20毫升，即0.05mL，則客戶滴油系統會產生900滴次/小時油液，即每4秒滴一顆油液；因?yàn)樵摽蛻舢a(chǎn)品為手機連接器，屬精密電子，那么沖頭尺寸應該不會太大，我假設沖頭直徑為10mm，忽略沖孔間距，根據2.5—7次/秒的沖頻可知板材的進給量為25—70mm/秒，所以，每滴潤滑油液在板材的間隔在120—280mm之間。這意味著每滴油液之間會存在很大一部分干燥區，即使油液的流動性能夠使其逐漸擴散來縮小這一間距，但顯然是不可能在沖鍛區前達到有效區域的潤滑的（目測板材寬度為30mm）。如上圖所示，藍色區域以外的地方都屬于干燥區，這樣的不銹鋼材料直接作用在沖頭下，會對模具和沖頭造成積累性的損傷。

為了使油液覆蓋更均勻，很多沖壓生產設備的送料帶進料口區域會纏上一圈海綿或棉布，通過吸收傳導的方式將油液沾到材料上，這樣的潤滑措施與滾軸雙夾式潤滑一樣，在一定程度上可以將油液擴散并增大覆蓋范圍，但是存在以下幾點問題：1、油液通過棉布或海綿在傳導過程中會將媒介中的微小雜質（灰塵、粉塵）帶到材料上，對機床和材料造成污染，模具內殘留的雜質多了會對其壽命造成影響；2、海綿或棉布的表面組織不規則，油液在其中的傳遞也會不規則，導致覆蓋在材料上的油液分布不均勻，即有的地方油液過剩，有的地方油液稀少甚至趨近干燥；油液過剩的地方潤滑油層較厚，而實際起到潤滑作用的僅僅是材料表面非常薄的一層油，過剩的油液通過模具擠壓會溢出到模具和沖床機體其它部位，這是浪費掉的油，如沒有及時清理，會增加沖軸的負載，并污染工作環境；油液稀薄甚至干燥的地方則會由于潤滑成分不足而逐漸升溫，高溫下材料有極大可能粘刀，不僅直接損傷模具，還會影響生產率。

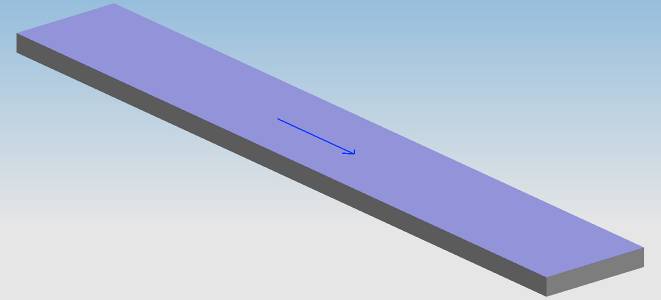

微量潤滑系統下潤滑液在板料上的分布概念圖

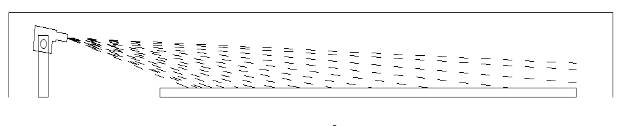

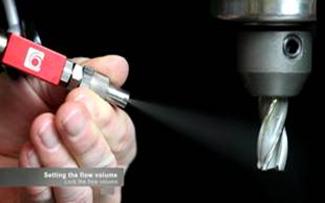

噴頭噴霧效果圖

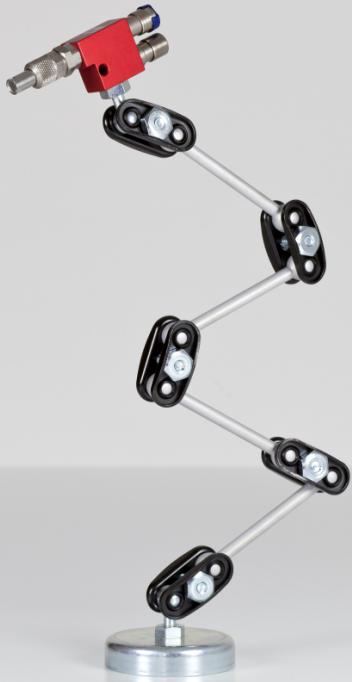

    我司HPM專業技術團隊提供的方案一般使用一套標準型TCJ微量潤滑系統，控制模塊將安置在機床外部，噴頭通過導管在不影響沖頭工作的前提下盡可能的安置在靠近沖頭的位置，使揮發性潤滑液充分利用。在前文所介紹的微量潤滑原理下，成千上萬顆微米級的液滴將充分覆蓋板材表面每一處角落，以更加節約的液體用量達到潤滑效果（表面藍色為一層很薄的潤滑油霧層）。我們的液體耗量為0.03L/h，可根據機床進刀或開合角度信號實現聯動噴霧，實際噴霧時間為機床開機時間的1/2，那么HPM微量潤滑系統每月耗油量約為6L，相對該客戶原有耗油量節約60%。油品推薦使用HPM個性化液體SURVOS，潤滑性能優異，揮發速度快，可做到無殘留。

產品應用視頻：

http://v.youku.com/v_show/id_XMTI2NTI4MTg1Mg==.html?from=y1.7-1.2

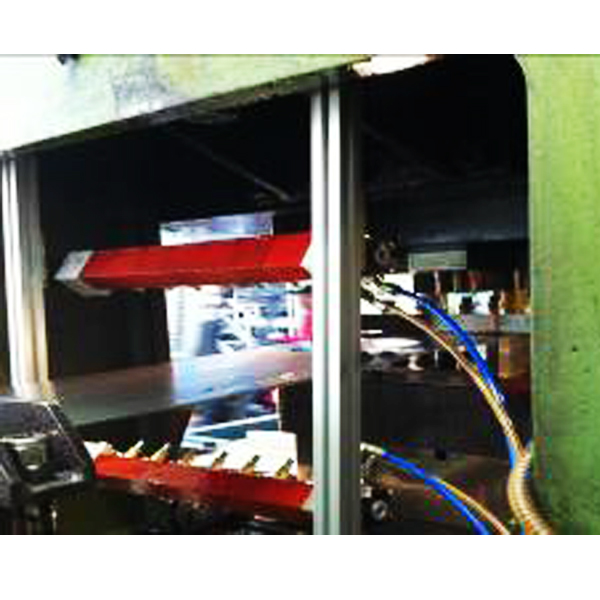

右圖為我司為同類型客戶做過的應用案例，圖示 為兩排噴條對板材進行雙面潤滑處理。

型號確定：

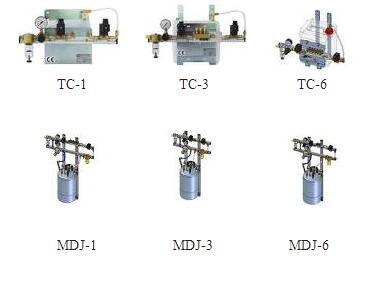

    根據現場設備與加工環境，在與技術人員溝通后，確定TCJ-1標準型系統可以滿足潤滑需求，設備型號如下：
