如何應用渦流管并了解冷餾分

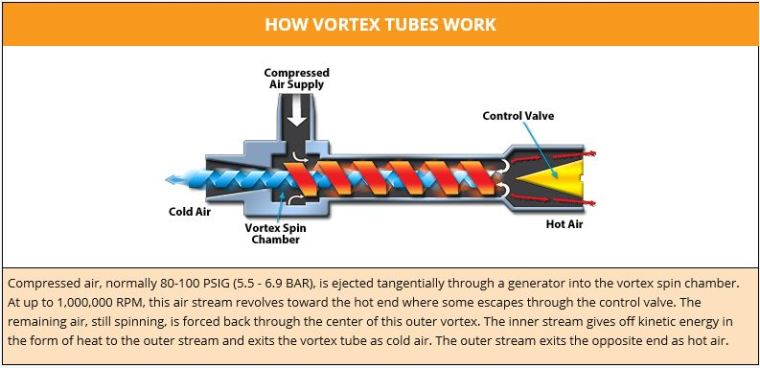

Georges Ranque 發現渦流管現象已經將近 100 年了。從那時起,它們就成為行業中神秘的秘密之一……我一直在和那些安裝了我們的機柜冷卻器系統的設備的來電者交談,他們想知道如何降溫用于機床切削或點冷卻應用的空氣。其他來電者是通過網絡搜索頭一次發現Vortex Tubes,或者他們在客戶(或供應商)的設施中看到了一個。他們通常聽起來像有人要求魔術師揭示魔術背后的秘密。當然,這不是魔術(不是真的)——但它確實是一個巧妙的技巧:
然后,討論轉向產品選擇。EXAIR渦流管有三種尺寸,每個尺寸范圍有多種型號。這些不同的型號都是相同的小型、中型或大型渦流管,安裝了不同的發生器,這決定了渦流管將消耗的壓縮空氣量……以及冷餾分范圍。在確定哪種渦流管適合應用時,這兩個變量是相輔相成的。
“冷部分”是指送至冷端的送風百分比。冷分數越高,冷空氣流的流量和溫度就越高。相反,冷分數越低,冷空氣流量和溫度就越低。
對于需要快速冷卻至環境溫度(或略低)的工作,“至大制冷”發生器安裝在 3200 系列渦流管中。它們旨在將大部分壓縮空氣流引導至冷端,從熱端排出較少量的空氣。設置為 80% 冷分數的渦流管通常非常接近于針對這些應用進行優化:它們產生了相當數量的氣流,溫度下降了 54F。假設壓縮空氣供應大致為室溫,這意味著您將 20 到 30F(-6.6 到 -1.1C)的空氣吹到您的零件上。大多數時候,它會很快冷卻下來。那么,然后一塊拼圖就是確定冷空氣流速。我們至低容量的小型渦流管配備 Max Refrigeration Generator 將使用 2 SCFM @100psig,并產生 1.6 SCFM 的冷空氣流。另一方面,我們至高容量的大型渦流管使用 150 SCFM @100psig,并為您提供 120 SCFM 的冷流。中間有十個模型,因此我們可以非常接近于需要冷卻的幾乎任何尺寸/形狀的零件的較佳選擇。
請記住,對流/傳導空氣冷卻應用中有兩個變量:空氣的流速,以及冷卻空氣和熱部分的溫度差。我們始終建議從至高的冷分數開始,但您可能會發現流量稍低……以及隨之而來的較低溫度……可能更適合您的需求。好消息是,這不會改變壓縮空氣消耗量,因此您可以優化性能而無需額外的運營成本。
其他應用需要盡可能冷的空氣。對于這些,我們提供 3400 系列“至高低溫”渦流管。3200 系列的冷餾分可在 50-80% 之間調節,而 3400 系列則可在 20-50% 之間調節。再次假設壓縮空氣供應大致為室溫,在 20% 冷餾分和 100psig 供應壓力下,您的冷流量可低至 -50F (-45.6C)。如果您試圖將某些東西置于特別低的溫度——例如需要在特定溫度下測試的實驗室樣品或電路,或者管道系統中的冷凍密封件——那么 3400 系列渦流管正是您所需要的尋找。它們的尺寸和型號與 3200 系列相同,從 2 到 150 SCFM。
將渦流管用于冷空氣的另一個好處是您可以根據需要頻繁(或很少)打開和關閉它們。它們立即以公布的額定溫度產生冷氣流。沒有可磨損的移動部件,因此您可以快速打開和關閉它們,或讓它們連續運行。事實上,如果您為它們提供清潔、無濕氣的空氣,它們將幾乎無限期地運行,無需維護。
