計算冷卻電氣柜的熱負荷的基礎知識

您的電氣柜是否過熱并導致昂貴的停機？隨著春夏的臨近，您的圍欄去年是否出現過季節性過熱問題？您的電氣柜交流單元是否出現故障和故障？那么可能是時候考慮 EXAIR 機柜冷卻器系統了。這些系統是壓縮空氣驅動的冷卻裝置，旨在讓您的機柜在炎熱環境中保持涼爽。主要優點包括沒有可磨損的活動部件，UL 列出以保持外殼的 NEMA 完整性（也符合 CE 標準），它們安裝簡單快捷，并且可以根據需要可靠地打開和關閉（非常適合解決季節性過熱問題）。

那么只有一個問題；您如何選擇適合您的應用的櫥柜冷卻器？是時候拿出你值得信賴的計算器并計算一些數字了。請記住，以下計算使用 100 psig (6.9 bar) 的進氣壓力、70F (22C) 的壓縮空氣溫度和 95F (35C) 的所需內部溫度的基線。這些值的變化會改變結果，但請放心，櫥柜冷卻器系統通常會隨著這些基線的變化而正常運行。

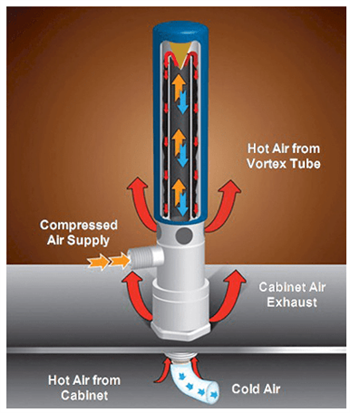

EXAIR 機柜冷卻器系統的工作原理

在我們深入研究數學之前，請記住，您可以將以下參數提交給 EXAIR，我們將為您進行數學計算。您可以使用我們的在線機柜冷卻器選型指南并在 24 小時內收到建議。

我們希望在兩個方面找到環境中產生的熱量；這將是內部熱量和外部熱量。在忽略頂部的情況下計算暴露在空氣中的平方英尺。這只是一個忽略一側的簡單曲面計算。

（高度 x 寬度 x 2）+（高度 x 深度 x 2）+（深度 x 寬度）= 暴露的表面積

接下來，確定至高環境溫度（至高外部溫度）和所需內部溫度之間的至大溫差。大多數情況下，電子設備較佳操作的工業標準將起作用，該值為 95F (35C)。

至大外部溫度 – 所需的至大內部溫度 = 外部溫度的 Delta T

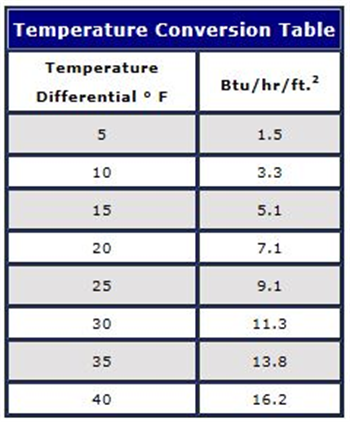

既然我們已經知道了外部的熱度和我們想要內部的至大熱度之間的差異，我們可以查看下面的溫度轉換表，該表也在 EXAIR 的機柜冷卻器系統目錄部分為您提供。如果您的溫差介于表上的兩個值之間，只需將這些值插入插值公式即可。

獲得 Btu/hr/ft2 的轉換系數后，將暴露的表面積乘以轉換系數，即可得到針對至高外部溫度產生的熱量。保留此值，因?yàn)樯院髮⑹褂盟?/span>

暴露表面積 x 轉換系數 = 外部熱負荷

現在我們將研究內部組件產生的熱量。如果您已經知道內部組件的全部瓦特?fù)p失，只需將總和乘以轉換系數即可獲得產生的熱量。這個轉換因子將是 3.41，它將瓦特轉換為 Btu/hr。如果您不知道您的功率損失，只需使用當前的外部溫度和當前的內部溫度來找出答案。計算內部熱負荷與計算外部熱負荷的過程相同，只是使用不同的數字。如果您的 Delta T 值不屬于溫度轉換圖表，請不要忘記使用簡單插值。

當前內部溫度 – 當前外部溫度 = 內部溫度

暴露表面積的 Delta T x 轉換系數 = 內部熱負荷

確定了內部熱負荷和外部熱負荷后，只需將它們加在一起即可得到總熱負荷。此時，如果存在風扇或存在太陽能負載，則還要添加這些冷卻和加熱值。現在，將總熱負荷值與您想要的 NEMA 等級和套件中的壁櫥冷卻能力相匹配。如果外部溫度在 125F 到 200F 之間，您將看到我們的高溫型號，在零件編號的開頭用“HT”表示。

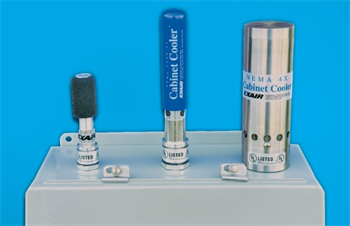

從右到左：小 NEMA 12、大 NEMA 12、大 NEMA 4X

如果您對壓縮空氣系統有任何疑問或想了解有關 EXAIR 任何產品的更多信息，請致電我們，我們的應用工程師團隊隨時準備回答您的問題并為您的應用推薦解決方案。
