西格TMS刀具監控系統在走心機上的應用

發布日期：2022-10-24 作者：點擊：


近期，西格數據tms產品在幾家精密加工企業走心機上均做了驗證，并成功通過驗證，產品可以完成走心機上加工刀具的實時監控，當發生斷刀、崩刃時報警，并做停機控制，減少刀具異常帶來的工件報廢損失。

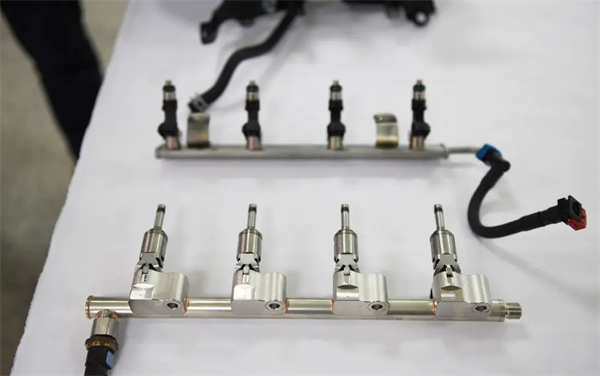

企業為精密加工行業，主要加工汽車精密部件、電氣機械及器材，所生產部件工藝復雜、附加值高；加工中，當前序刀發生斷刀而未及時察覺管控，會造成后續刀具多把連續跟斷，刀具單把價值上百元，每次連續斷刀造成數百元損失，且停機換刀會嚴重占用生產時間，造成工期滯后。


設備寫真

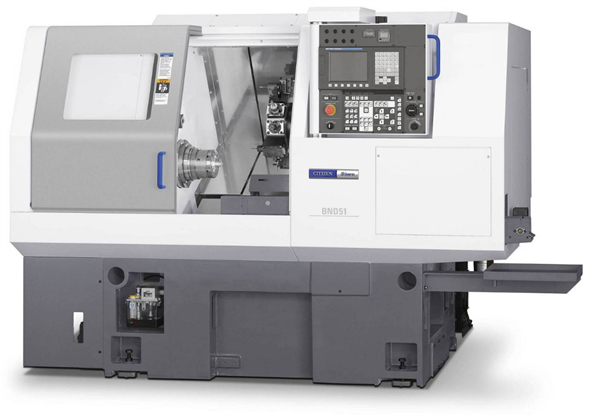

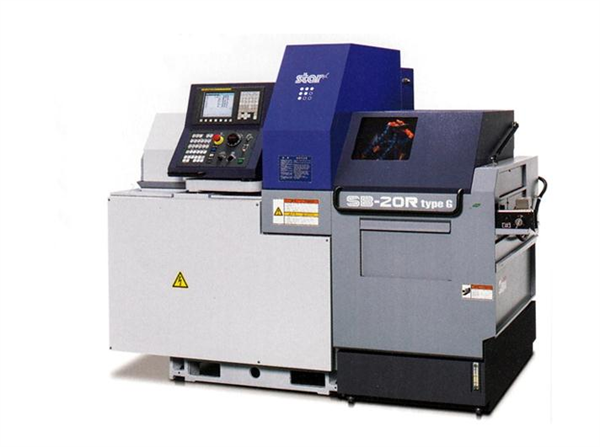

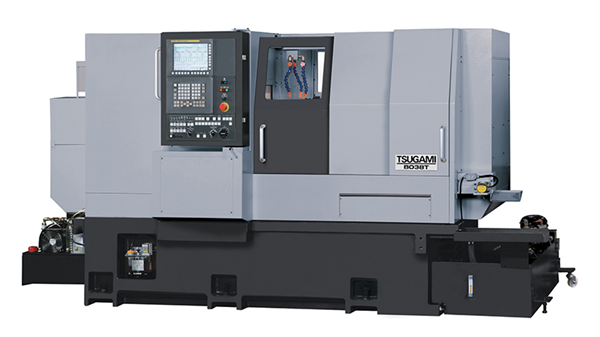

走心機，雙動力頭設備，設備品牌有STAR、津上、西鐵城，數控系統為FANUC。

驗證過程及結論

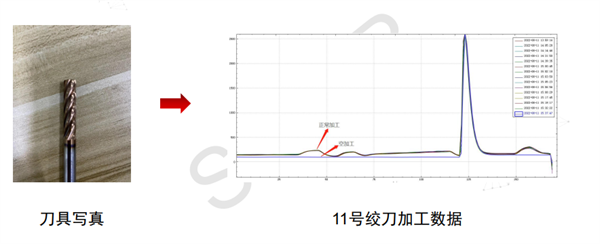

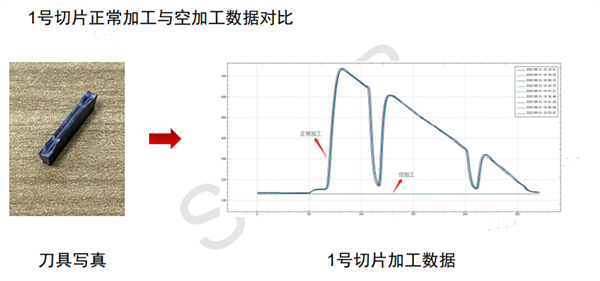

● 現場驗證14號鉆頭 11號絞刀，1號切片，加工工藝主要是鉆孔和切割。

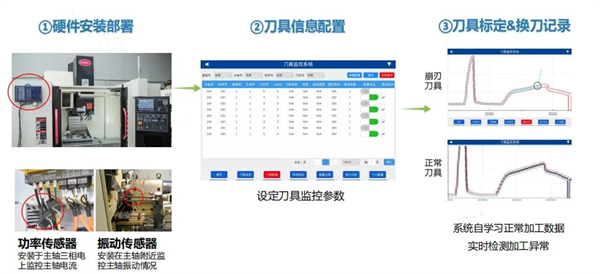

● 安裝過程僅需3步：

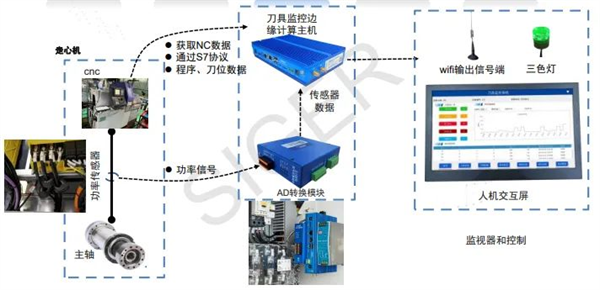

1、硬件安裝部署

2、刀具信息配置

3、刀具標定&換刀記錄



● 驗證過程：

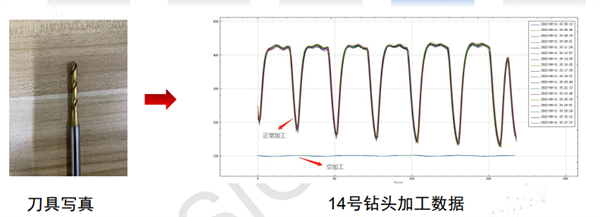

14號鉆頭，實際生產中正常加工數據與空加工時的數據對比，空加工就是模擬刀具斷刀時的狀態；在刀具斷刀后，加工負載較低，明顯低于設置的下線，從而產生報警。



● 驗證結論：

正常機加工過程中，無法直觀及時感知刀具狀態，現場均采用人工管理、固定刀具壽命管理方式，以犧牲刀具實際壽命，來減少因加工過程異常造成的刀具、機床等固定資產損失。因此后續在實際加工過程中基于異常刀具標定包絡線樣本，設定閾值上下線，幫助企業完成刀具實時在線監測，異常發生時完成停機控制。

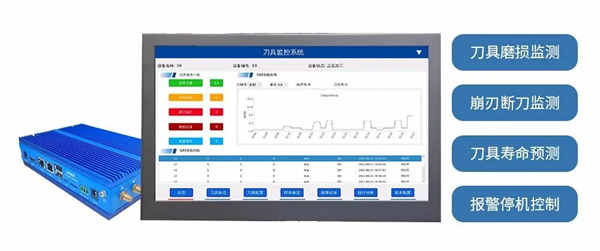

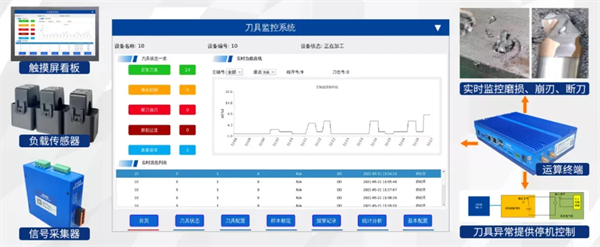

SIGER TMS 刀具監測系統

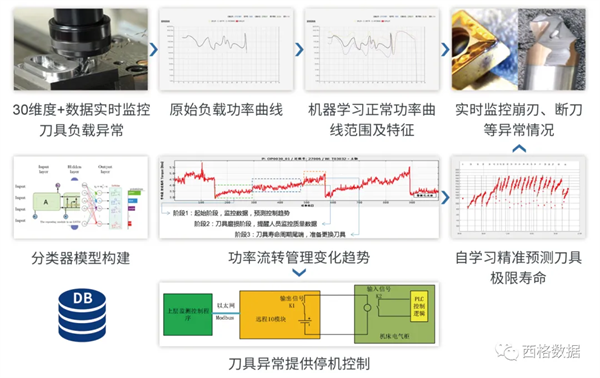

SIGER TMS （Tool Monitoring System）刀具監測系統是西格數據針對工業制造型企業在刀具使用過程中的難點為客戶量身打造的一款刀具狀態監測軟件，能夠通過采集主軸負載數據進行邊緣計算分析的方式，真正意義上做到預測刀具壽命，讓生產過程中對停機換刀的處理更加游刃有余，避免因崩刃斷刀而造成的設備損壞與產品質量損失！
