計算冷卻電氣柜熱負荷的基礎

發布日期：2022-06-13 作者：點擊：

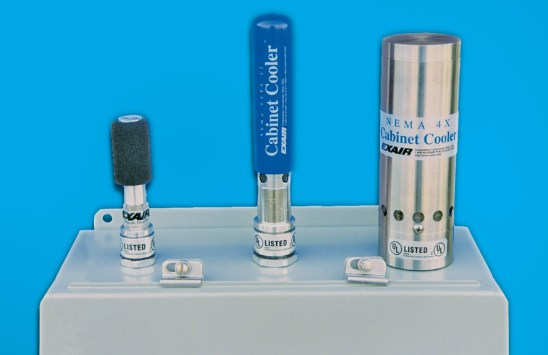

您的電氣柜是否過熱并導致代價高昂的停機？隨著春夏的臨近，去年您的圍欄是否出現季節性過熱問題？您的電氣柜交流單元是否出現故障和故障？那么可能是時候考慮 EXAIR 機柜冷卻器系統了。這些系統是壓縮空氣動力冷卻裝置，旨在讓您的機柜在炎熱環境中保持涼爽。主要優點包括沒有易磨損的移動部件，UL 列出以保持外殼的 NEMA 完整性（也符合 CE 標準），它們安裝簡單快捷，并且可以根據需要可靠地打開和關閉（非常適合解決季節性過熱問題）。

那么只有一個問題；您如何選擇適合您的應用的機柜冷卻器？是時候讓您使用可信賴的計算器來計算一些數字了。請記住，以下計算使用 100 psig (6.9 bar) 的入口空氣壓力、70F (22C) 的壓縮空氣溫度和 95F (35C) 的所需內部溫度的基線。這些值的變化會改變結果，但請放心，機柜冷卻器系統通常會隨著這些基線的變化而正常運行。


EXAIR 機柜冷卻器系統的工作原理

在我們深入研究數學之前，請記住您可以將以下參數提交給 EXAIR，我們將為您進行數學計算。您可以使用我們的在線機柜冷卻器尺寸指南并在 24 小時內收到推薦。

有兩個方面我們想找出環境中產生的熱量；這將是內部熱量和外部熱量。首先，計算暴露在空氣中的平方英尺而忽略頂部。這只是一個簡單的表面計算，忽略了一側。

（高度 x 寬度 x 2）+（高度 x 深度 x 2）+（深度 x 寬度）= 暴露的表面積

接下來，確定至大環境溫度（至大外部溫度）和所需內部溫度之間的至大溫差。在大多數情況下，電子設備較佳運行的工業標準將起作用，該值為 95F (35C)。

至大外部溫度 – 所需的至大內部溫度 = 外部溫度的 Delta T

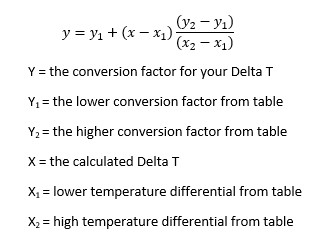

既然我們知道了外面的熱度和至大值之間的差異，我們希望里面是，我們可以看看下面的溫度換算表，也在 EXAIR 的機柜冷卻系統目錄部分為您提供。如果您的溫差介于表中的兩個值之間，只需將這些值代入插值公式即可。



獲得 Btu/hr/ft2 的換算系數后，將暴露表面積乘以換算系數以獲得至大外部溫度產生的熱量。保留此值，因?yàn)樯院髮⑹褂盟?/span>

暴露的表面積 x 轉換系數 = 外部熱負荷

現在我們將研究?jī)?nèi)部組件產生的熱量。如果您已經知道內部組件的全部瓦數損失，只需將總和乘以轉換系數即可獲得產生的熱量。該轉換系數為 3.41，將瓦特轉換為 Btu/hr。如果您不知道您的瓦數損失，只需使用當前的外部溫度和當前的內部溫度來找出。計算內部熱負荷與計算外部熱負荷的過程相同，只是使用不同的數字。不要忘記如果您的 Delta T 值不屬于溫度轉換圖表，請使用簡單插值法。

當前內部溫度 – 當前外部溫度 = 內部

溫度表面積的Delta T x 轉換系數 = 內部熱負荷

確定了內部熱負荷和外部熱負荷后，只需將它們加在一起即可獲得總熱負荷。此時，如果存在風扇或存在太陽能負載，則還要添加這些冷卻和加熱值?，F(xiàn)在，總熱負荷將值與 NEMA 額定值和您想要的套件中的壁櫥冷卻能力相匹配。如果外部溫度在 125F 到 200F 之間，您將看到我們的高溫型號在部件號的開頭以“HT”表示。
