如果您發現自己遇到了一些難題。您需要冷卻零件但不知道從哪里開始,并且有很多不同的選項可供選擇。在大多數情況下,使用壓縮空氣進行冷卻時,您可以采取兩種不同的方式。先是在室溫下使用大量空氣吹過產品的表面區域。另一種選擇是使用來自渦流管的冷空氣來降低零件的溫度。在大多數情況下,可以使用大量空氣將物體冷卻到相對較低的溫度;想想用你的呼吸冷卻一杯咖啡。您遇到的問題是室內空氣溫度何時接近您想要達到的溫度。換句話說,
Mini Spot Cooler 冷卻一點,用于銑削塑料
這可以通過查看冷卻功率公式來解釋:
Btu/hr = 1.0746*(CFM)*(Delta T)
在這種情況下,Delta T 是您希望將產品冷卻到的溫度與空氣溫度之間的差值。這意味著 delta T 越小,CFM 流量就需要越高,以抵消彼此如此接近的溫度的影響。以下是冷卻產品的一些示例,您提供 1000 CFM 的空氣來冷卻它。
Btu/hr = 1.0746*(1000 CFM)*(150F – 130F)
Btu/小時 = 21,492 Btu/小時
Btu/hr = 1.0746*(1000 CFM)*(150F – 100F)
Btu/小時 = 53,730 Btu/小時
正如您所看到的,Delta T 越接近 0,您獲得的 Btu/hr 就越少。如果您使用 EXAIR 的 Super Air Knife 或 Super Air Amplifier 之類的東西,則很容易獲得這種 CFM 流量。這些系統需要少量的壓縮空氣并夾帶周圍的環境空氣以將體積增加到大爆炸。看看型號為 120022 的 2 英寸超級空氣放大器,該裝置可以產生 1,023 CFM,而在 80 psig 下僅使用 15.5 CFM。但是當您接近將溫度冷卻到室溫或低于室溫時,它會變得更加困難;這僅意味著需要降低用于冷卻的空氣溫度。降低空氣溫度只能通過使用外部裝置(如空氣冷卻器)或在這種情況下使用 EXAIR 的渦流管和點冷卻器來實現。

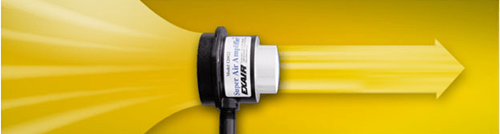

EXAIR 空氣放大器使用少量壓縮空氣來產生大量氣流。
渦流管和點冷卻器有一些限制。通常,它們不會被視為產生大量空氣的產品(即使我們將它們制成高達 150 SCFM)。如果您愿意,它們適合較小區域的冷卻、局部冷卻。然而,EXAIR 渦流管確實有一項關鍵功能,可以幫助彌補體積不足的問題。低溫!渦流管可以產生低于 0°F 的溫度,同時還能從入口處保留大部分空氣量。

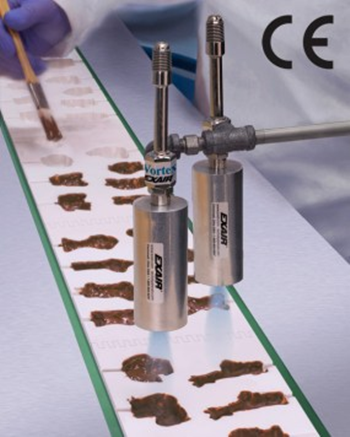

無運動部件的零下氣流。EXAIR 的 3400 系列渦流管。
例如,讓我們看看型號 3240,它在 100 psig 下運行,70% 的空氣從入口排出冷側。在 100 psig 壓力下,3240 將在進氣口使用 40 SCFM,溫度下降 71F。如果壓縮空氣的溫度為 70F,則意味著您將看到 -1F 的溫度。此外,當使用 70% 的冷部分時,您只會看到 28 SCFM 從渦流管冷側流出。現在讓我們將這些數字代入冷卻功率公式。
Btu/小時 = 1.0746*(28 CFM)*(150F + 1F)
英熱/小時 = 4543 英熱/小時
如您所見,如果溫度較低,使用少量壓縮空氣仍然可以實現大量冷卻??偠灾?,將產品冷卻到高于環境溫度的較佳選擇是可以產生大量空氣的東西。對于需要將產品冷卻至環境溫度及以下的任何溫度,請使用渦流管。
如果您對我們的空氣放大器和渦流管有疑問,或者想談?wù)撊魏伟察o的 EXAIR 智能壓縮空氣?產品,請隨時聯系我!
