銅冶煉爐

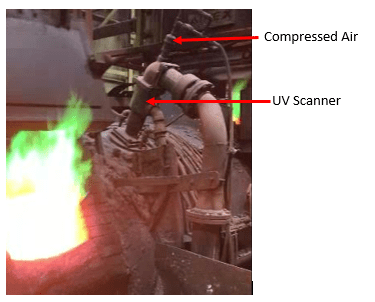

對于燃?xì)鉅t來說，安全很重要；對于大型烤箱，設備用于保護工人和設備。一家銅公司正在使用天然氣進行冶煉，他們有一臺紫外線掃描儀來監測火焰。如果燃燒器熄滅，掃描儀將關閉氣閥以阻止?jié)撛诘谋?。與許多儀器一樣，保持電子設備涼爽以進行正確測量非常重要。在這種情況下，他們在高溫下遇到了準確性問題。他們聯系了 EXAIR 尋求解決方案。

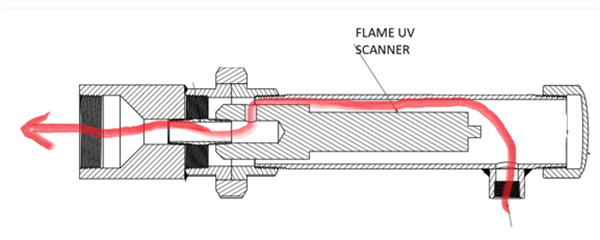

UV 掃描儀的氣路流量
使用他們的紫外線掃描儀，它已經是為“冷卻”設備而設計的。這基本上是會吹到儀器周圍的壓縮空氣。由于位置原因，壓縮空氣被加熱到 125 o F (52 o C)。這種熱量不會正確冷卻掃描儀，并導致讀數不可靠和過早關閉。他們給了我設計規格，掃描儀需要 3.2 SCFM (90 SLPM) 的大氣壓力和較高 77 o F (25 o C)的空氣。我提到我們有完美的解決方案來保持紫外線掃描儀的冷卻和運行；EXAIR渦流管. 該產品可以承受高溫的壓縮空氣并將其降低到較低的溫度。這是一種低成本、可靠、免維護的解決方案，它使用壓縮空氣產生低至 -50 o F (-46 o C) 的冷空氣。冷卻能力范圍從 135 BTU/hr 到 10,200 BTU/hr，我確信我們可以滿足適當冷卻的要求。

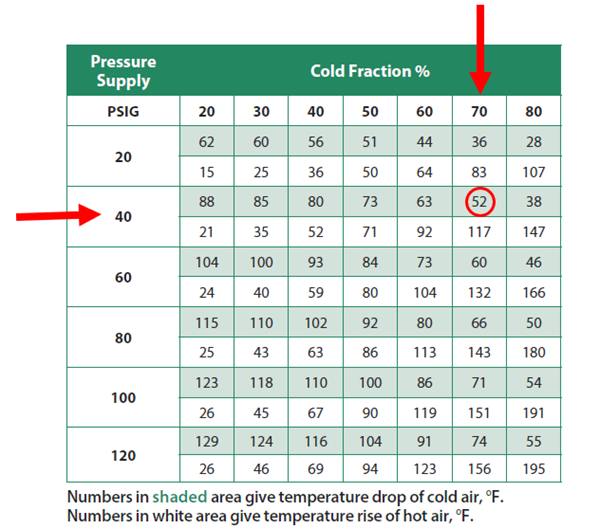

為了確定正確的尺寸，我必須查看溫降和流量要求。溫度必須從 125 o F (52 o C) 進入的壓縮空氣降至至少 77 o F (25 o C)。這相當于 48 o F (27 o C) 的溫度下降。另一個要求是空氣流量，3.2 SCFM (90 SLPM)。通過下面的圖表，我看到我們能夠在 70% 冷餾分和 40 PSIG (2.8 bar) 入口壓力下獲得 52 o F (29 o C) 的溫度下降。EXAIR 渦流管非?？烧{(diào)，通過改變?nèi)肟趬毫屠漯s分來獲得不同的出口溫度。冷餾分 (C F) 是從冷端排出的空氣量。使用 70% C F 時，這意味著旋轉渦流管熱端的調節螺釘，允許 70% 的進入壓縮空氣從冷端流出。因此，有了這些信息，我們就可以調整到正確的模型。
在將上述信息與 100 PSIG (6.9 bar) 下的目錄數據進行比較時，我們必須考慮壓力的差異。大氣壓為 14.5 PSIG (1 bar) 時，方程式如下所示：
Qv = (Qc / C F ) * (Pc + 14.5 PSIA) / (Ps + 14.5 PSIA)
Qv – 目錄渦流管流量 (SCFM)
Qc – 冷空氣流 (SCFM)
C F – 冷餾分
Pc – 目錄壓力 – 100 PSIG
Ps – 供應壓力 – PSIG（上圖）
從這個方程，我們可以求解所需的渦流管：
Qv = (3.2 SCFM / 0.7) * (100 + 14.5 PSIA) / (40 + 14.5 PSIA) = 9.6 SCFM。
在查看目錄數據時，我推薦了我們的型號 HT3210渦流管，它在 100 PSIG 下使用 10 SCFM 的壓縮空氣。HT 前綴用于我們的高溫型號，用于在 125 o F 至 200 o F（52 o C 至 93 o C）的溫度范圍內使用。因此，安裝后，渦流管能夠以 3.3 SCFM (94 SLPM) 的流量提供 73oF (23oC) 的空氣；保持 UV 掃描儀讀數正確和準確。
有時壓縮空氣本身不足以“冷卻”您的儀器。EXAIR 渦流管可以將壓縮空氣的溫度降低到非常低的溫度。如果您認為您的測量設備像上述公司一樣受到溫度升高的影響，您可以聯系EXAIR的應用工程師為您找到正確的解決方案。
