渦流管已經研究了數十年,甚至幾個世紀。這些物理現象和其背后的理論已在此博客上進行過討論。事實是,關于如何正確選擇應用程序中可能需要的模型還有更多的討論。原因是,流速不同,并且可以選擇較大制冷量或較大低溫溫度。趨勢是說,好吧,我需要盡可能地冷卻下來,以便我需要盡可能冷的空氣,并給我較高的低溫。這并不總是好的選擇,我們將討論如何更好地確定您的應用程序需要哪些。先是給應用工程師打電話,聊天或發送電子郵件這樣我們就可以了解您的應用,并為您實施Vortex Tube或點冷產品。您可能還需要嘗試獲取一些初始溫度讀數。下面列出了有助于確定需要多少冷卻的溫度:
零件溫度:零件尺寸:零件材料:環境溫度:壓縮空氣溫度:壓縮空氣管線尺寸:冷卻零件所需的時間量:然后所需的溫度:
借助這些信息,我們使用冷卻方程式來幫助確定哪種溫度和空氣量適合您的需求以產生所需的冷卻。我們有時會使用的方程式之一是強制對流傳熱或輔助對流傳熱。為什么我們使用對流傳熱而不是自然傳熱?好吧,來自EXAIR的Intelligent Compressed AirProducts?的空氣始終在移動,因此它是強制性或輔助性運動到零件表面的。因此,需要對流傳熱。
對流的計算如下所示:q = h c A dT其中:q =每單位時間傳遞的熱量。(瓦特,BTU / hr)A =表面的傳熱面積(m 2,ft 2)h c =過程的對流傳熱系數(W /(m 2 °C),BTU /(ft 2 h°F )dT =表面與散裝流體(在這種情況下為壓縮空氣)之間的溫差(°C,°F)空氣流動的對流傳熱系數可近似降至h c = 10.45 – v + 10 v 1/2 其中:h c =傳熱系數(kCal / m 2h°C)v =物體表面與空氣之間的相對速度(m / s)此示例限于速度,并且有不同的傳熱方法,因此這將提供一個大致的計算方法,告訴我們是否有提供解決方案的機會。下圖對于查看對流換熱也很有用,由于每個軸的單位足以使您想到TRON光周期,因此讀取它可能有些棘手。與其凝視并嘗試查找隱藏的圖片,不如與應用工程師聯系,我們已經找到了答案。

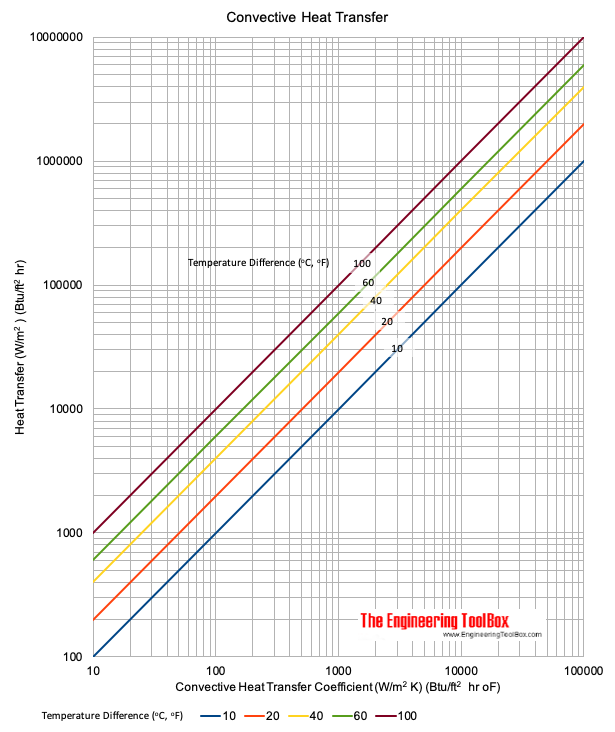

1 –對流換熱圖同樣,您不必自己弄清楚其中的任何一個。進行冷卻應用程序的頭一步是與應用工程師聯系,我們會定期處理這些類型的應用程序和方程式,可以幫助您確定較佳方法。
