您的電氣柜是否過熱并導致昂貴的停機?隨著春季和夏季的臨近,您的機柜去年是否存在季節性過熱問題?您的電氣柜AC單元是否發生故障并發生故障?然后可能是時候考慮使用EXAIR機柜冷卻器系統了。這些系統是壓縮空氣動力冷卻單元,旨在在炎熱的環境中使機柜保持涼爽。主要優點包括:無運動部件磨損; UL認證可保持機柜的NEMA完整性(也符合CE);安裝簡便,快速,可根據需要可靠地打開和關閉(解決了季節性過熱的問題)。
然后只是一個問題;您如何選擇適合您的應用的機柜冷卻器?現在是時候關閉您值得信賴的計算器并計算一些數字了。請記住,以下計算使用進氣壓力為100 psig(6.9 bar),壓縮空氣溫度為70F(22C)和所需內部溫度為95F(35C)的基線。這些值的變化將改變結果,但是請放心,在更改這些基準后,機柜冷卻器系統通??梢哉_\行。

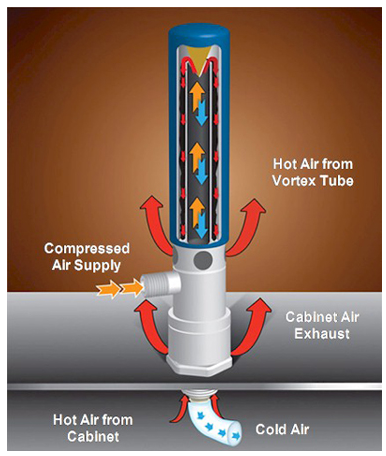

EXAIR機柜冷卻器系統如何工作
在我們深入研究數學之前,請記住,您可以將以下參數提交給EXAIR,我們將為您進行數學計算。您可以使用我們的在線《機柜冷卻器尺寸指南》,并在24小時內收到建議。
我們要在兩個區域中查找環境中正在產生的熱量。這將是內部熱量和外部熱量。首先,計算暴露在空氣中的平方英尺,而忽略頂部。這只是一個簡單的表面計算,忽略了一側。
(高度x寬度x 2)+(高度x深度x 2)+(深度x寬度)=暴露的表面積
接下來,確定較大環境溫度(較大外部溫度)與所需內部溫度之間的較大溫差。在大多數情況下,可以實現電子設備較佳運行的工業標準,該標準為95F(35C)。
較大外部溫度–期望的較大內部溫度=外部溫度的增量T

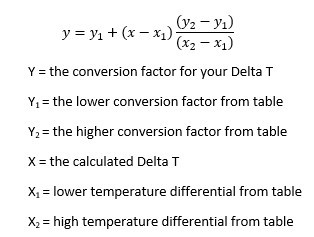

既然我們知道了外部可以得到的熱量與高溫度之間的區別,我們希望內部得到的熱量,我們可以查看下面的溫度轉換表,該表也已在EXAIR的機柜冷卻器系統目錄部分為您提供。如果您的溫度差落在表格上的兩個值之間,只需將這些值插入到插值公式中即可。
獲得Btu / hr / ft2的轉換因子后,將“暴露的表面積”乘以轉換因子即可得出較大外部溫度下產生的熱量。保留此值,以備以后使用。
暴露的表面積x轉換因子=外部熱負荷
現在,我們將研究內部組件產生的熱量。如果您已經知道內部組件損失的全部瓦數,則只需將總和乘以轉換系數即可得到所產生的熱量。該轉換因子將為3.41,它將瓦特轉換為Btu /小時。如果您不知道損失的瓦數,只需使用當前的外部溫度和當前的內部溫度來查找。計算內部熱負荷的過程與使用不同數字計算外部熱負荷的過程相同。不要忘記,如果您的Delta T值不落在溫度轉換圖表上,請使用簡單的插值法。
當前內部溫度–當前外部溫度=
暴露的內部溫度表面積的Delta T x轉換因子=內部熱負荷
確定了內部熱負荷和外部熱負荷后,只需將它們加在一起即可得出總熱負荷。在這一點上,如果存在風扇或存在太陽能負載,則還要添加這些冷卻和加熱值?,F(xiàn)在,在總熱負荷下,將值與NEMA額定值和所需套件中的壁櫥冷卻能力相匹配。如果外部溫度在125F到200F之間,您將看到我們的高溫型號,其型號開頭是“ HT”。

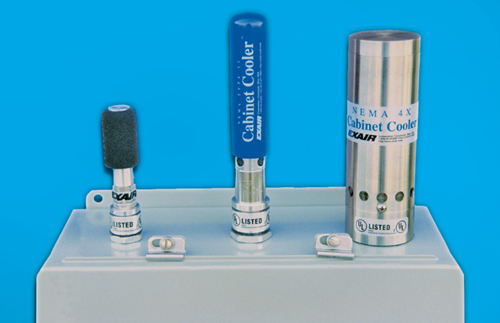

從右到左:小型NEMA 12,大型NEMA 12,大型NEMA 4X
如果您對壓縮空氣系統有任何疑問,或者想了解有關EXAIR產品的更多信息,請給我們打電話,我們的應用工程師團隊隨時準備回答您的問題,并為您的應用提供建議的解決方案。
